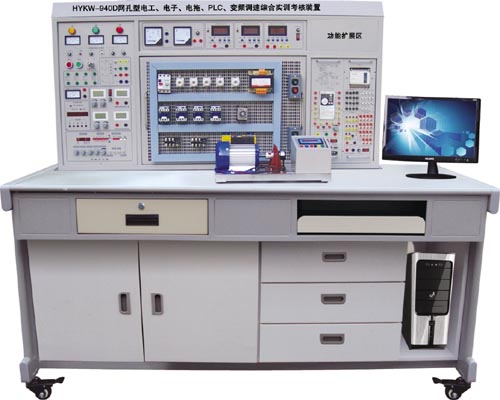

HYKW-940D 網孔型電工·電子·電力拖動·變頻調速· PLC可編程控制綜合實訓考核裝置

　　為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電工技能訓練》《電工實訓》《電氣控制技術》《電力拖動控制線路與技能訓練》《電機及拖動基礎》《工廠繼電器接觸控制》《 PLC 原理及應用技術》《變頻原理及應用技術》《電子技能訓練》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置電工部分采用網孔板結構，訓練與鑒定接近工業現場，外形美觀、結構合理，牢固、耐用，實訓方式靈活，增加元器件即可增加實訓項目，可擴展性強。裝置設置多重科學安全保護措施，確保設備和操作者人身安全，非常適合各大中專院校、職業學院、技工學校和各類培訓機構訓練學生電工電子基本技能、專業技能和變頻器、 PLC 綜合技能，也可進行電工等級考核和技能鑒定。

　　電工技能實訓通過安全用電、常用工具及儀表的使用、電工綜合技能訓練、電動機的安裝、維護與故障處理、電動機控制線路的安裝工藝、調試維修、常用生產機械電氣控制線路的安裝連線，故障分析與處理，基于 PLC 及變頻器的電機基本控制線路以及常用機床的控制，可達到勞動及社會保障職業技能鑒定中級以上水平。電子技能實訓改革傳統實驗室實訓教學模式，通過基本操作技能和三十幾類實用新型電路的制作、調試，使學生掌握電子產品制作調試，學會閱讀電路原理圖和 PCB 圖，熟悉電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（配備三十幾套特制實訓電路板和相應電路元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。

　　一個實訓室參考標準配備 1 臺教師臺（實訓演示兼分別控制學生工作電源）和 12 臺 /24 座學生臺，用戶可根據學生人數酌情增減學生臺。整個實訓考核室豪華、氣魄，標準化和安全程度高。該裝置是各類學校實驗實訓室現代化的重要標志實訓設備產品。

一、裝置特點：

1 、采用網孔板結構，實訓方法靈活，接近工業現場，增加元器件即可增加實訓內容，便于二次開發及功能擴展。

2 、實訓內容豐富，實訓考核知識面廣，綜合性強，有效節省實訓場地。

3 、安全保護措施嚴密、合理、科學，外觀豪華、氣魄。

4 、基于 PLC 及變頻器的電氣控制實訓項目，配備了 MCGS 組態軟件與計算機進行通信監控實訓運行狀態。

5 、一個實訓室標配 1 臺教師臺，即能作實訓演示，又能控制全室學生臺的工作電源，安全參數大大提高。

二、技術性能：

1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz

2 、溫度： -10℃ ～ 40℃ ，相對濕度＜ 85% （ 25℃ ）

3 、裝置容量：＜ 1.0KVA

4 、重量： 200Kg

三、實訓屏構成與性能：

1 、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。

2 、電源及參數：

2.1 、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。

2.2 、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只 450V 電壓表指示工作線電壓。

3 、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。

4 、恒流穩壓雙用電源：兩路獨立。每路輸出電壓 0-30V ，輸出電流 4mA-2000mA ，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出用 0.5 級數字表指示。電壓穩定度＜ 10 -2 ，負載穩定度＜ 10 -2 ，紋波電壓＜ 5mV 。

5 、 +5V 直流穩壓電源 1 路，輸出電流 500mA 。

6 、實驗管理器：平時作為時鐘使用，具有設定密碼、實訓考核時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的告警次數，為操作者實訓、考核提供一個統一的標準。

7 、智能功率、功率因數表

由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲 15 組測量數據，供隨時查閱。

8 、直流數顯電壓表一只，采用 ECL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-300V 。手動量程為： 2V 、 20V 、 300V 。測量精度為 0.5 級。具有數據存儲與查詢功能。

9 、直流數顯毫安表一只，采用 ECL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，測量范圍： 0-2000mA 。手動量程為： 20mA 、 200mA 、 2000mA 。測量精度為 0.5 級。具有數據存儲與查詢功能。具有超量程報警、指示及切斷總電源等功能。

10 、指針式測量電表：交流 450V 1 只，交流 5A 3 只，精度 1.0 級。

11 、整流二極管：提供四只 IN5408 二極管，用于整流或能耗制動。

12 、 大功率電阻：三只 75Ω/75W 電阻用于電動機降壓啟動，一只 10Ω/25W 電阻用于異步電動機的能耗制動。

13 、單、三相插座：為外部儀器提供工作電源。

14 、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。

15 、函數發生器：

15.1 函數信號發生器：輸出正弦波、三角波、矩形波。

15.2 頻率范圍：由 5Hz 到 550KHz ，分五個頻段。

15.3 頻率指示：由 Hz 表直接讀出。

1 5.4 電壓輸出范圍：正弦波 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz ，三級衰減： 0db ， 20db ， 40db ，具有連續細調。矩形波： 5Hz-250KHz ＞ 4.5V ， 250KHz-550KHz ＞ 3.5Hz 幅度連續可調；三角波： 5Hz-250KHz ＞ 1V 。

16 、 PLC 主機：提供三菱 FX1N-24mR-001 型主機及外圍器件。

17 、變頻實訓組件：提供三菱 FR-S520SE-0.4KW 變頻器及外圍器件。

18 、不銹鋼電機導軌及光電編碼器。

四、實訓操作桌：

　　鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。

五、整個實訓室構成與配備 （以參考標準： 1 臺教師臺， 12 臺學生即 25 座為例）

1 、學生實訓操作桌 12 張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。

2 、學生實訓臺：共 12 臺，每張學生實訓考核操作桌上配置 1 臺。

3 、教師臺 1 臺：由實訓操作桌、實訓演示屏、學生用電集成控制等組成，即可作實訓演示又能分別控制學生實訓考核臺的電源。

4 、器材配備（以參考標準： 1 臺教師臺， 12 臺學生臺即 25 座為例）：

六、實訓考核項目：

A ：電工部分：

B ：電子部分：

C ：電力拖動部分：

（ 1 ）電機基礎實訓

1 ．三相鼠籠異步電動機的認識實驗

2 ．三相鼠籠異步電動機的空載實驗

3 ．三相鼠籠異步電動機的工作特性

4 ．三相雙速電機的認識實驗

（ 2 ）電機控制部分

三相異步電動機控制

1 ．三相異步電動機閘刀開關正轉控制線路

2 ．三相異步電動機接觸器點動正轉控制線路

3 ．三相異步電動機具有自鎖的正轉控制線路

4 ．三相異步電動機具有過載保護的正轉控制線路

5 ．三相異步電動機倒順開關控制正反轉控制線路

6 ．三相異步電動機接觸器聯鎖的正反轉控制線路

7 ．三相異步電動機按鈕聯鎖的正反轉控制線路

8 ．三相異步電動機按鈕接觸器復合聯鎖控制線路

9 ．工作臺自動往返行程控制線路

10 ．三相異步電動機接觸器控制串聯電阻降壓起動線路

11 ．三相異步電動機時間繼電器控制串聯電阻降壓控制線路

12 ．三相異步電動機手動 Y/△ 降壓起動

13 ．三相異步電動機接觸器控制 Y/△ 降壓起動

14 ．三相異步電動機時間繼電器控制 Y/△ 降壓起動

15 ．三相異步電動機 QX3-13 型 Y/△ 自動起動控制線路

16 ．三相異步電動機的多地控制

17 ．三相異步電動機半波整流能耗制動控制線路

18 ．三相異步電動機全波整流能耗制動控制線路

19 ．三相異步電動機手動降壓起動

20 ．三相異步電動機單相運行反接制動控制線路

21 ．三相異步電動機控制電路聯鎖控制線路

22 ．三相異步電動機主電路聯鎖控制線路

23 ．電動葫蘆電氣控制線路

24 ． C6163 車床電氣控制線路

25 ． C620 車床電氣控制線路

26 ． X62-W 銑床主軸與進給電機的聯鎖控制

三相雙速電機控制

1 ．雙速電機手動變速控制線路

2 ．接觸器控制雙速電機的控制線路

3 ．時間繼電器控制雙速電機的控制線路

（ 3 ）基于 PLC 下的電機控制實訓

1 ． PLC 控制的三相異步電動機正反轉控制

2 ． PLC 控制的三相異步電動機 Y/△ 啟動控制

3 ． PLC 控制的三相異步電動機降壓啟動控制

4 ． PLC 控制的三相異步電動機能耗制動控制

5 ． C620 車床電氣控制線路

6 ． C6263 車床電氣控制線路

7 ．電動葫蘆電氣控制線路

（ 4 ）基于變頻器的電機拖動與控制實訓

1 ．變頻器功能參數設置與操作

2 ．變頻器報警與保護功能

3 ．多段速度選擇變頻調速

4 ．外部端子點動控制

5 ．控制電機正反轉運動控制

6 ．控制電機運行時間操作

7 ．瞬間停電變頻器參數設定

8 ．外部電壓變頻調速

9 ．三相異步電動機的變頻開環調速

（ 5 ） PLC 、變頻器的電機拖動與控制實訓

1 ．基于 PLC 通信方式的多段速選擇變頻調速

2 ．基于 PLC 通信方式的變頻器開環調速

3 ．基于 PLC 通信方式的變頻器閉環調速
